Блочные КТП/П(Т)Б 250-1000 кВА

Блочные КТП/П(Т)Б 250-1000 кВА

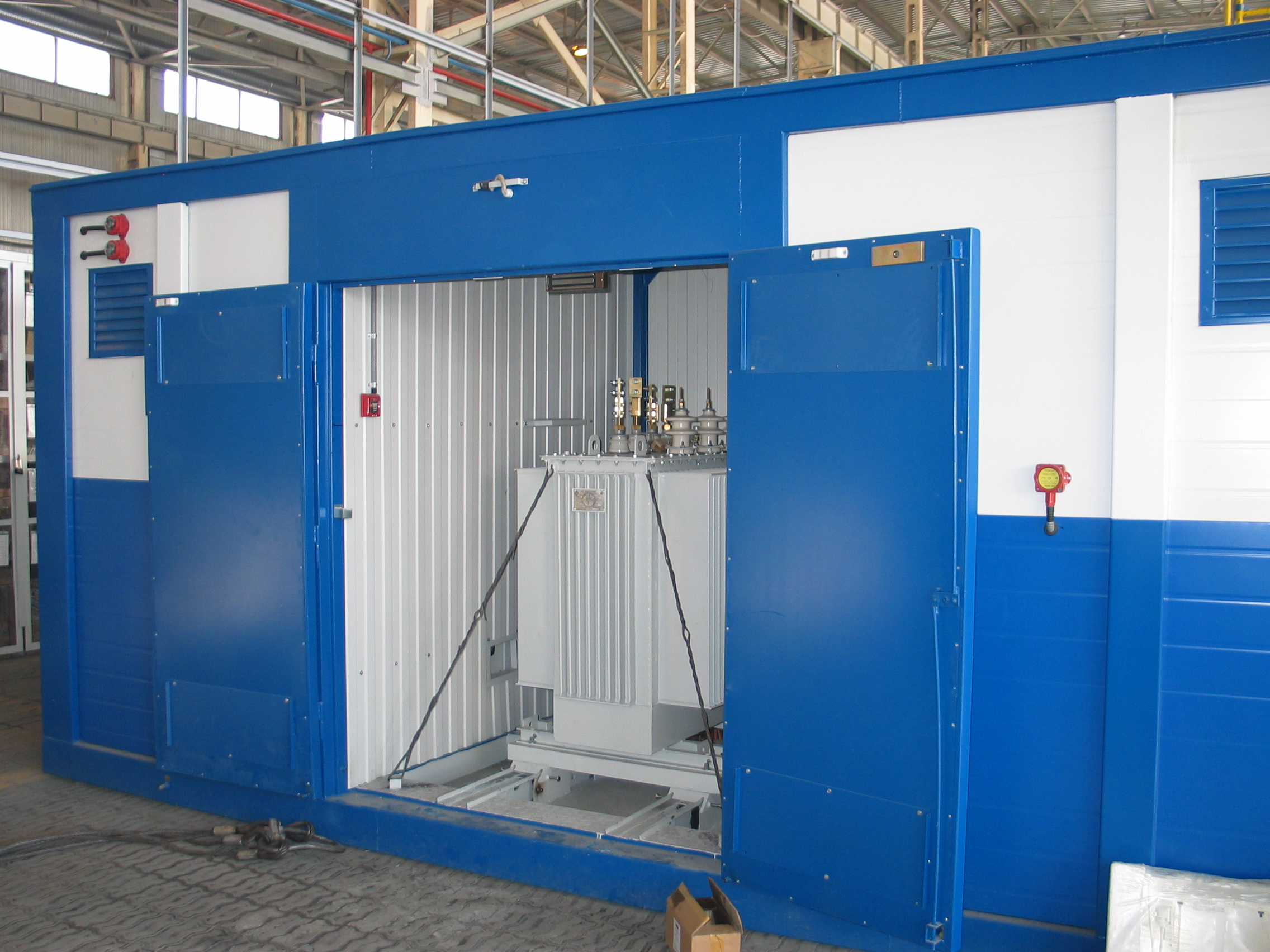

Подстанция комплектная двух трансформаторная проходная или тупиковая 2КТП/П(Т)Б мощностью от 250 до 1000 кВА, напряжением ВН 6 или 10 В, напряжением НН 0,4 кВ, предназначены для приема, преобразования, распределения и учета электрической энергии трехфазного переменного тока, промышленной частотой 50 и 60 Гц

КТП предназначены для работы в следующих условиях:

  • на открытом воздухе при температуре окружающей среды от минус 60 до плюс 40°С;
  • высота установки над уровнем моря — 1000м, не более;
  • тип атмосферы (промышленная) по ГОСТ 15150-69;
  • окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры КТП.

    • Высоковольтный ввод в подстанцию — воздушный или кабельный, выводы отходящих линий — кабельные или воздушные. На отходящих фидерах устанавливаются автоматические выключатели стационарного или раздвижного исполнения, также могут устанавливаться рубильник — предохранители (по желанию заказчика). КТП устанавливаются на свайный, ленточный фундамент или на блоки ФБС (в комплект поставки не входят). Подстанции обеспечивают активный или активно-реактивный учет электроэнергии. По требованию заказчика можно установить счетчики любой модификации (электронных, индукционных, многотарифных и т.д.)

    Схемой для КТП предусмотрено внутреннее освещение и обогрев. Включение электронагревателей может производиться вручную или автоматически. В КТП имеется фидер уличного освещения.

    На стороне 0,4 кВ предусматривается контроль тока на вводах и напряжения фаз. Для удобства подключения кабелей на стороне 0,4кВ предусмотрены люки.

    У КТП есть электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала. За счет полной заводской готовности быстро монтируются.

    Также КТП могут комплектоваться трансформаторами: масляными: ТМ, ТМГ; сухими: ТСЗГЛ, ТСН и другими.

    По требованию заказчика возможна любая комплектация КТП:

  • на стороне ВН камерами — КСО304 с выключателями нагрузки типа ВНА или КСО204 с вакуумными выключателями типа BB / TEL;
  • на стороне НН - панелями ЩО04 собственного производства.
